威爾特集團專注于傳動系統的研發制造，銷售網絡遍布全球。齒輪零部件加工制造適合于高精度，中小批量的需求。我們的成功源于79年的齒輪加工制造經驗和對傳動工程技術孜孜不倦的追求。

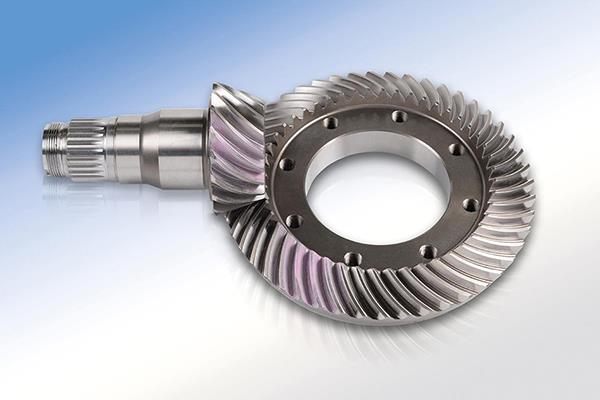

傘齒輪，即錐形齒輪（Bevel），錐齒輪，用于相交軸間的傳動。傘齒輪是軸交式傳動結構中最典型的結構，而Klingelnberg和Gleason兩種齒制是高精度高載荷的齒輪傳動中應用最廣泛的形式。由于其齒向線軌跡是錐面曲線，通常稱其為螺旋傘齒輪。威爾特生產的傘齒輪直徑范圍可達3000mm,模數為任意模數值，螺旋傘齒及斜傘齒覆蓋幾乎所有技術應用領域的齒輪加工需求。
基于其齒面的包絡原理，為保證良好的使用性能，螺旋傘齒輪齒面通常是配對加工（精加工時就要調整好配對嚙合區域和側隙及安裝距），配對使用，成對互換。但是在用戶實際使用過程中，由于潤滑、對中、過載等原因，往往是其中一個零件先出現故障（通常是高速傘齒軸）。在另一件還完好的情況下成對更換，給用戶帶來的浪費是巨大的。這時候，配模方案就應運而生了。
威爾特在配模制造方面，有一套成熟的檢驗、計算和加工技術。以下是配模流程的簡單介紹（以配模高速傘齒軸為例）。
首先，在WELTER德國總部研發中心將需要配模的傘齒輪全部檢測后，使用原大傘齒輪配模新做一件高速傘齒軸與之配對：
1、 原材料選擇：BGH和BUDERUS EDELSTAHL兩大鍛件廠商供應的優質合金鋼18CrNiMo7-6，符合DIN EN10204 3.1 標準；
2、配模的工藝步驟：
1) 測量舊件外形尺寸；
2）做逆向工程，做齒形計算；
3）用三坐標檢測儀精細測量齒形參數（便于選擇合適的銑齒刀盤），檢查齒形及齒距參數；
4）對于完好的舊傘齒輪，將零件完全清洗干凈，齒面做磁粉探傷檢查，然后根據三坐標檢測數據，對齒面進行微量修正（精銑齒0.03~0.05mm），達到原出廠標準——DIN3965標準的6級精度；
5）做嚙合計算；
6）制圖，生產加工高速傘齒輪軸；
7）新做的高速傘齒輪軸加工至精銑齒（磨齒）工序時，與微量修正過后的舊傘齒輪一同上嚙合儀進行嚙合檢查，將檢測數據反饋到設計軟件進行齒廓優化，再傳送到加工設備上進行嚙合區域優化切削，精度可達到原件出廠要求。
8）完工、終檢合格后，包裝發貨。附:材質報告、化學成分報告；超聲波探傷報告、磁粉探傷報告；熱處理報告；單齒面嚙合檢測報告；齒輪嚙合儀檢測報告（包括嚙合區域、安裝距和側隙）。

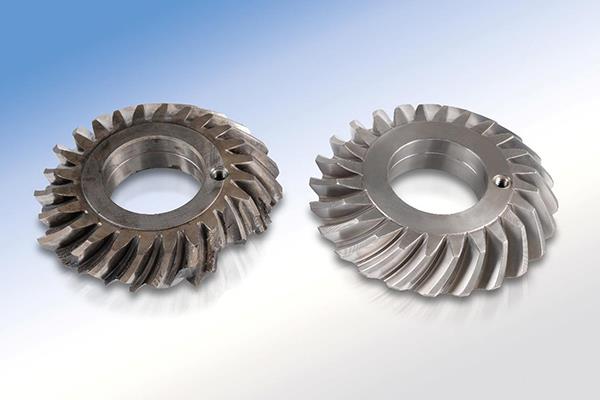

對比圖如下：
